2014年度 理論 問18(a)
問題文

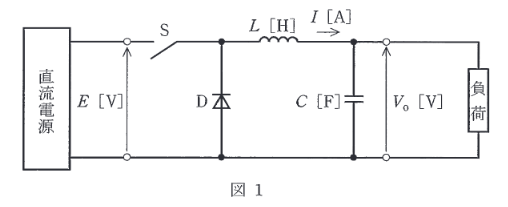

この問題の誤りを報告図1は、代表的なスイッチング電源回路の原理図を示している。次の(a)及び(b)の問に答えよ。
回路の説明として、誤っているものを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2014年度 理論 問18(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(4)
要点
正解は(4)。(4)が誤り。スイッチング電源において、コイルやコンデンサを小型化（値を小さく）して同程度のリプル性能を得るためには、スイッチング周波数を高く（周期を短く）する必要がある。周期を長くすると、オン時間・オフ時間が長くなり、その間に蓄積・放出されるエネルギー変動が大きくなるため、リプル電流・電圧が増大してしまう。
詳細解説を読む
(4)が誤り。スイッチング電源において、コイルやコンデンサを小型化（値を小さく）して同程度のリプル性能を得るためには、スイッチング周波数を高く（周期を短く）する必要がある。周期を長くすると、オン時間・オフ時間が長くなり、その間に蓄積・放出されるエネルギー変動が大きくなるため、リプル電流・電圧が増大してしまう。
