演算増幅器を用いた回路について、次の(a)及び(b)の問に答えよ。

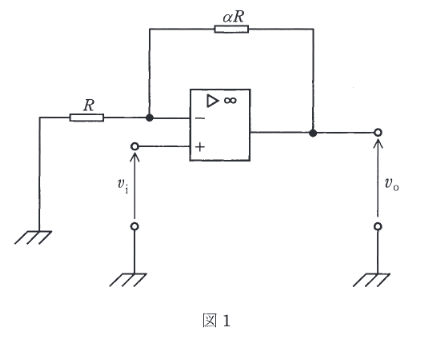

図1の回路の電圧増幅度 $\dfrac{v_o}{v_i}$ を3とするためには、 $\alpha$ をいくらにする必要があるか。 $\alpha$ の値として、最も近いものを次の(1)～(5)のうちから一つ選べ。

出典：第三種電気主任技術者 2017年度理論問18(a)

回答を選ぶ

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →

正答・解説を確認する

正答：(4)

要点

正解は(4)。理想OPアンプより入力電流は 0，かつ入力端子間電圧は 0（バーチャルショート）。抵抗電流を $I=\dfrac{v_{\mathrm{i}}}{R}$ とすると， $v_{\mathrm{o}}-v_{\mathrm{i}}=\alpha RI$ 。

詳細解説を読む

理想OPアンプより入力電流は 0，かつ入力端子間電圧は 0（バーチャルショート）。抵抗電流を $I=\dfrac{v_{\mathrm{i}}}{R}$ とすると，
$v_{\mathrm{o}}-v_{\mathrm{i}}=\alpha RI$ 。ここで $v_{\mathrm{o}}=3v_{\mathrm{i}}$ を代入して $\alpha=2$ となり(4)。
