2018年度 理論 問16(a)

エミッタホロワ回路について、次の(a)及び(b)の問に答えよ。

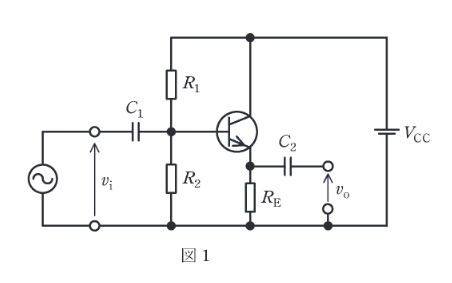

図1の回路で $V_{CC}=10$ V、$R_{1}=18$ k$\Omega$、$R_{2}=82$ k$\Omega$ とする。動作点におけるエミッタ電流を 1 mA としたい。抵抗 $R_{E}$ の値 [k$\Omega$] として、最も近いものを次の(1)～(5)のうちから一つ選べ。ただし、動作点において、ベース電流は $R_{2}$ を流れる直流電流より十分小さく無視できるものとし、ベースーエミッタ間電圧は 0.7 V とする。
