2014年度 電力 問12

正解は(5)です。

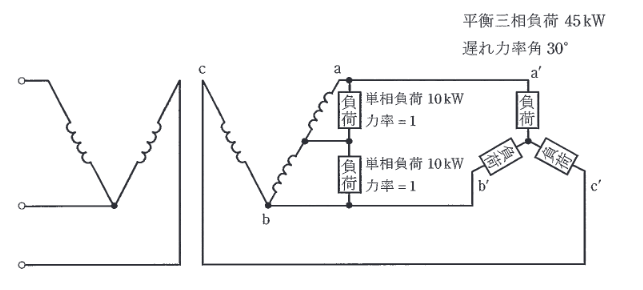

V結線変圧器による電灯・動力共用方式の容量計算です。 専用変圧器（動力専用）の容量 $S_o$:
三相負荷 $P_3 = 45\,\text{kW}$、遅れ角30°（$\cos \theta = \sqrt{3}/2 \approx 0.866$）。
三相皮相電力 $S_3 = P_3 / \cos \theta = 45 / 0.866 = 52\,\text{kVA}$。
専用変圧器は三相負荷のみを受け持ちますが、V結線の特性上、容量は三相容量の $1/\sqrt{3}$ となります（または線電流 $\times$ 電圧）。
$S_o = S_3 / \sqrt{3} = 52 / 1.732 = 30\,\text{kVA}$。
・共用変圧器（電灯・動力共用）の容量 $S_c$:
単相負荷 $P_1 = 10 + 10 = 20\,\text{kW}$（力率1）。
共用変圧器には、単相負荷電流と三相負荷電流のベクトル和が流れます。
簡易計算（あるいは異容量V結線の公式）では、
$S_c \approx P_1 + S_3 / \sqrt{3}$ と見積もることができます（位相差を考慮してもこの代数和に近い値が必要）。
$S_c \approx 20 + 30 = 50\,\text{kVA}$。

したがって、共用50kVA、専用30kVAの組み合わせである(5)が正解です。
