2014年度 電力 問16(b)
問題文

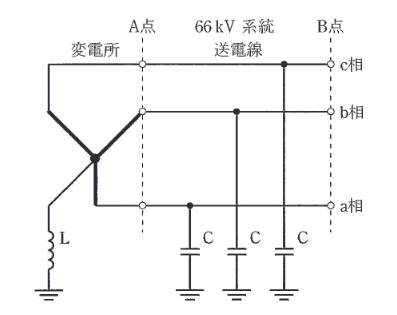

この問題の誤りを報告図に示すように、中性点をリアクトルLを介して接地している公称電圧66kVの系統があるとき、次の(a)及び(b)の問に答えよ。なお、図中のCは、送電線の対地静電容量に相当する等価キャパシタを示す。また、図に表示されていない電気定数は無視する。
図中のB点のa相で1線地絡事故が発生したとき、地絡点を流れる電流を零とするために必要なリアクトルLのインピーダンスの大きさ [] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
ただし、送電線の電気定数は、(a)で求めた値を用いるものとする。
出典：第三種電気主任技術者 2014年度 電力 問16(b)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(3)
要点
正解は(3)。消弧リアクトル（PC接地）のインピーダンス 地絡電流をゼロにする条件（並列共振条件）は、リアクトル電流と対地充電電流の和がゼロになること（大きさが等しいこと）です。共振条件： 求めたいリアクトル のインピーダンス は、。
詳細解説を読む
消弧リアクトル（PC接地）のインピーダンス
地絡電流をゼロにする条件（並列共振条件）は、リアクトル電流と対地充電電流の和がゼロになること（大きさが等しいこと）です。共振条件：
求めたいリアクトル のインピーダンス は、
