第三種電気主任技術者・2014年度・機械

2014年度機械問14

論理回路・情報論理回路

問題文

この問題の誤りを報告

次のフローチャートに従って作成したプログラムを実行したとき、印字される A, B の値として、正しい組合せを次の(1)～(5)のうちから一つ選べ。

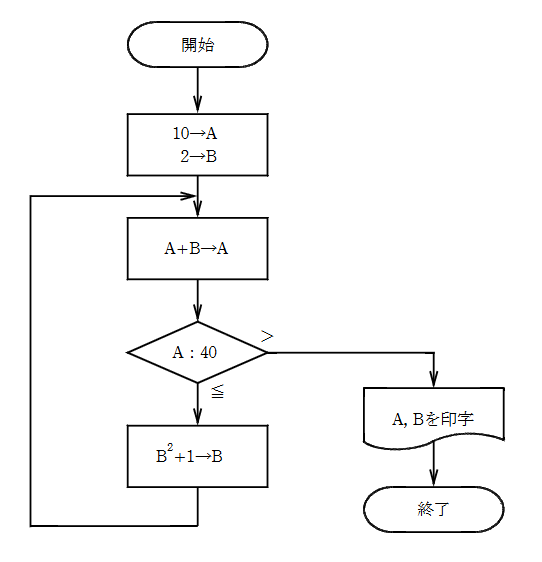

[フローチャート]
開始 -> [10->A, 2->B] -> [A+B->A] -> [A:40] (判定)
(>の場合) -> [A, Bを印字] -> 終了
(<=の場合) -> [B^2+1->B] -> [A+B->A]へ戻る

出典：第三種電気主任技術者 2014年度機械問14

回答を選ぶ

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →

正答・解説を確認する

正答：(3)

要点

正解は(3)。トレースします。初期値: $A=10, B=2$ 処理1: $A \leftarrow A + B = 10 + 2 = 12$ 判定1: $A > 40$ ? (12 > 40) → No 処理2: $B \leftarrow B^2 + 1 = 2^2 + 1 = 5$ ループ1回目終了。

詳細解説を読む

正解は(3)です。
トレースします。
初期値: $A=10, B=2$
処理1: $A \leftarrow A + B = 10 + 2 = 12$
判定1: $A > 40$ ? (12 > 40) → No
処理2: $B \leftarrow B^2 + 1 = 2^2 + 1 = 5$
ループ1回目終了。

処理1: $A \leftarrow A + B = 12 + 5 = 17$
判定2: $17 > 40$ ? → No
処理2: $B \leftarrow B^2 + 1 = 5^2 + 1 = 26$
ループ2回目終了。

処理1: $A \leftarrow A + B = 17 + 26 = 43$
判定3: $43 > 40$ ? → Yes
印字: A=43, B=26。
以上より、選択肢(3)が正解です。
