第三種電気主任技術者・2015年度・理論
2015年度 理論 問4

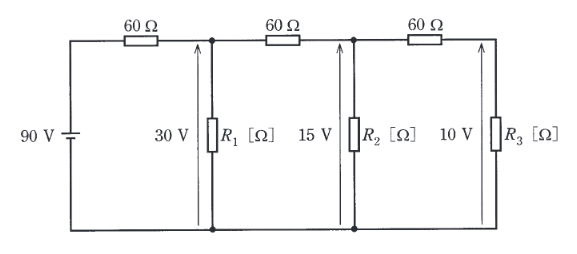

図のような直流回路において、直流電源の電圧が90Vであるとき、抵抗 R1 [Ω]、R2 [Ω]、R3 [Ω] の両端電圧はそれぞれ30 V, 15V, 10Vであった。抵抗 R1、R2、R3 のそれぞれの値 [Ω] の組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。
出典:第三種電気主任技術者 2015年度 理論 問4
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答:(5)
要点
正解は(5)。よって、R1=40,R2=90,R3=120 となります。
詳細解説を読む
正解は(5)です。
回路の右側から電流を計算していきます。各節点の電圧は左から30V, 15V, 10Vです。
- R3 周辺:
一番右の 60Ω 抵抗の両端電圧は 15V−10V=5V です。
流れる電流は I3=605=121 A。これがそのまま R3 に流れます。
R3=1/1210=120Ω。
- R2 周辺:
真ん中の 60Ω 抵抗の両端電圧は 30V−15V=15V です。
流れる電流は I2′=6015=41 A。
ここから右へ分流する I3 を引いた電流が R2 に流れます。
IR2=41−121=123−1=61 A。
R2=1/615=90Ω。
- R1 周辺:
一番左の 60Ω 抵抗の両端電圧は 90V−30V=60V です。
流れる電流は I1′=6060=1 A。
ここから右へ分流する I2′ を引いた電流が R1 に流れます。
IR1=1−41=43 A。
R1=3/430=40Ω。
よって、R1=40,R2=90,R3=120 となります。
以上より、選択肢(5)が正解です。
