2025年度 上期 理論 問6

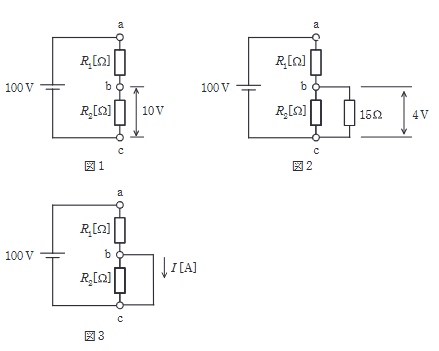

図1の直流回路において、端子a-c間に直流電圧100Vを加えたところ、端子b-c間の電圧は10Vであった。また、図2のように端子b-c間に 15Ω の抵抗を並列に追加したとき、端子b-c間の電圧は4Vであった。今、図3のように端子b-c間を短絡したとき、電流 I の値 [A] として、最も近いものを次の(1)~(5)のうちから一つ選べ。
出典:第三種電気主任技術者 2025年度 上期 理論 問6
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答:(2)
要点
正解は(2)。図1と図2の分圧条件から R1 と R2 の関係を二本立て、その値を使って図3の短絡電流を求める問題です。計算すると R2=25Ω, R1=225Ω となるので、I=100/225≈0.44 A です。
詳細解説を読む
この問題では、図1と図2をどちらも分圧回路として読み、二つの条件から抵抗値を決めることがポイントです。
図1より、分圧の法則から R2/(R1+R2)=10/100=1/10。
よって R1=9R2。
図2より、並列合成抵抗 Rbc=15+R215R2。
分圧比は 4/100=1/25 なので、R1=24Rbc。
これに R1=9R2 を代入して解くと、
9R2=2415+R215R2
9=15+R2360→15+R2=40→R2=25[Ω]
したがって、R1=9×25=225[Ω]。
図3ではb-c間短絡により回路の全抵抗は R1 のみとなる。
I=R1100=225100≈0.44[A]
よって、(2)が正しい。
