第三種電気主任技術者・2016年度・機械
2016年度 機械 問17(b)

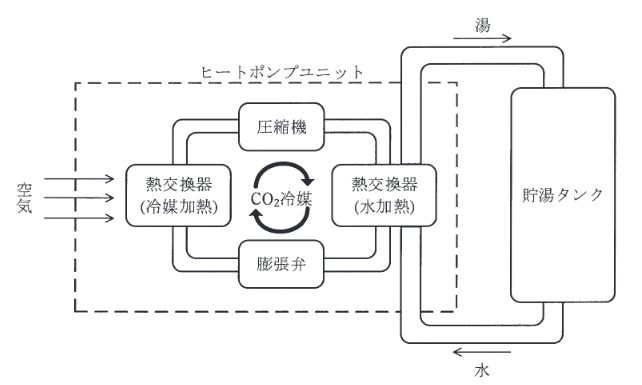

図はヒートポンプ式電気給湯器の概要図である。ヒートポンプユニットの消費電力は1.34 kW, COP(成績係数)は4.0である。また、貯湯タンクには17℃の水460Lが入っている。この水全体を88℃まで加熱したい。次の(a)及び(b)の問に答えよ。
この加熱に必要な時間の値 [h] として、最も近いものを次の(1)～(5)のうちから一つ選べ。ただし、ヒートポンプユニットの消費電力及びCOPはいずれも加熱の開始から終了まで一定とする。
出典：第三種電気主任技術者 2016年度 機械 問17(b)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(2)
要点
正解は(2)。ヒートポンプの加熱能力は、消費電力 × COP。Pheat=1.34×4.0=5.36 kW (= kJ/s)。所要時間 t=Q/Pheat=136518.8/5.36≈25470 秒。
詳細解説を読む
ヒートポンプの加熱能力は、消費電力 × COP。
Pheat=1.34×4.0=5.36 kW (= kJ/s)。
所要時間 t=Q/Pheat=136518.8/5.36≈25470 秒。
thour=25470/3600≈7.075 時間。
