2017年度 理論 問5
問題文

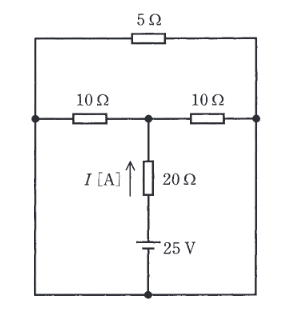

この問題の誤りを報告図のように直流電源と4個の抵抗からなる回路がある。この回路において の抵抗に流れる電流 の値 として、最も近いものを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2017年度 理論 問5
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(3)
要点
正解は(3)。回路は左右対称なので，中央の の両端電位が等しくなり，そこには電流が流れない（無視できる）。よって回路は と の並列（合成 ）が と直列になり，合成抵抗は 。
詳細解説を読む
回路は左右対称なので，中央の の両端電位が等しくなり，そこには電流が流れない（無視できる）。
よって回路は と の並列（合成 ）が と直列になり，合成抵抗は 。
図の電源電圧を とすると で，選択肢に対応する値は となるため(3)。
