2019年度 理論 問3

正解は(2)です。

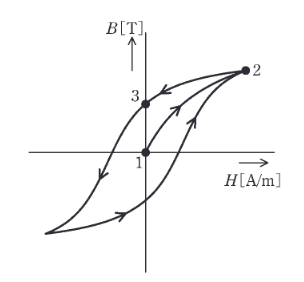

・(ア): コイル電流 $I$ と磁界の強さ $H$ は比例する（アンペールの法則 $NI=Hl$）。したがって、電流が最大のときは $H$ が最大となる点「2」である。
・(イ): 電圧 $V \approx 4.44 f N \phi_m S$ より、磁束密度最大値 $B_m \propto \dfrac{V}{f}$ の関係がある。電圧 $V$ 一定で周波数 $f$ が低下すると、$B_m$ は大きくなる。ヒステリシスループの面積は最大磁束密度が増加すると拡大するため、「大きくなる」。
・(ウ): 周波数一定で電圧 $V$ が低下すると、$B_m$ は小さくなるため、ループ面積は「小さくなる」。
・(エ): コイル電流実効値が一定の場合、磁界の強さ $H$ の最大値も一定となる。周波数が変化しても、ヒステリシスループの形状（$B-H$特性）自体は材料特性であり、最大磁界 $H_m$ が同じであれば通る軌跡はほぼ変わらないため、面積は「あまり変わらない」。
以上より、選択肢(2)が正解です。
