第三種電気主任技術者・2020年度・理論

2020年度理論問18(a)

問題文

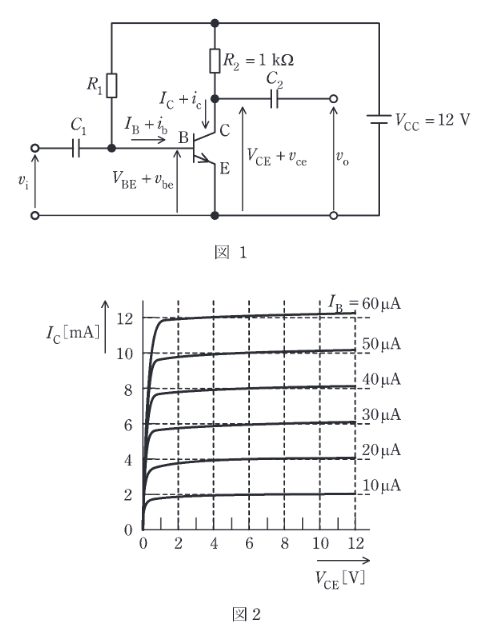

図1に示すエミッタ接地トランジスタ増幅回路について、次の(a)及び(b)の問に答えよ。
ただし、各定数は図および問題文中の通りとする。（ $V_{CC}=12$ V, $R_2=1$ kΩ, 等）

図2はトランジスタの出力特性である。トランジスタの動作点を $V_{CE}=\frac{1}{2}V_{CC}=6$ V に選ぶとき、動作点でのベース電流 $I_B$ の値 [µA]として、最も近いものを次の(1)～(5)のうちから一つ選べ。

出典：第三種電気主任技術者 2020年度理論問18(a)

回答を選ぶ

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →

正答・解説を確認する

正答：(3)

要点

正解は(3)。直流負荷線 V_{CE}=12-I_C で、動作点 V_{CE}=6V から I_C=6mA です。特性曲線上でこの点を通るベース電流を読むと I_B=30µA になります。

詳細解説を読む

直流負荷線を引く。
$V_{CE} = V_{CC} - I_C R_2$ より、 $V_{CE} = 12 - 1 \times I_C$ （ $I_C$ の単位はmA）。
動作点は $V_{CE} = 6$ V なので、
$6 = 12 - I_C$ より $I_C = 6$ mA。
図2の特性曲線において、 $V_{CE}=6$ V、 $I_C=6$ mA の点を通るベース電流カーブを読み取ると、 $I_B = 30$ µA である。

次の問題へ →

考え方を確認する補足解説
