2021年度 理論 問14

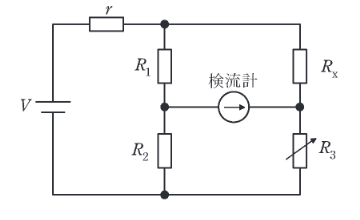

図のブリッジ回路を用いて、未知の抵抗の値 $R_{x}$ [$\Omega$] を推定したい。可変抵抗 $R_{3}$ を調整して、検流計に電流が流れない状態を探し、平衡条件を満足する $R_{x}$ [$\Omega$] の値を求める。求めた値が真値と異なる原因が、 $R_{k}$ $(k=1,2,3)$ の真値からの誤差 $\Delta R_{k}$ のみである場合を考え、それらの誤差率 $\varepsilon_{k}=\dfrac{\Delta R_{k}}{R_{k}}$ が次の値であったとき、$R_{x}$ の誤差率として、最も近いものを次の(1)～(5)のうちから一つ選べ。
$\varepsilon_{1}=0.01$, $\varepsilon_{2}=-0.01$, $\varepsilon_{3}=0.02$
