2021年度 理論 問15(a)
問題文

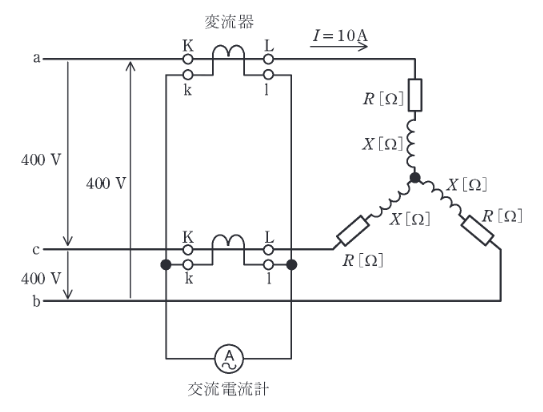

この問題の誤りを報告図のように、線間電圧 400 V の対称三相交流電源に抵抗 [] と誘導性リアクタンス [] からなる平衡三相負荷が接続されている。平衡三相負荷の全消費電力は 6 kW であり、これに線電流 A が流れている。電源と負荷との間には、変流比 20:5 の変流器が a 相及び c 相に挿入され、これらの二次側が交流電流計を通して並列に接続されている。この回路について、次の(a)及び(b)の問に答えよ。
交流電流計Aの指示値 [A] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2021年度 理論 問15(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(2)
要点
正解は(2)。CT比20:5なので二次電流は2.5Aです。結線上、a相とc相の二次電流のベクトル和が残りの相電流に対応し、電流計の指示値も2.50Aになります。
詳細解説を読む
正解は(2)です。
交流電流計の指示値
a相とc相の変流器（CT）の二次側電流 の大きさは、一次電流が10A、変流比が20:5（つまり1/4）なので、 A である。
図の結線（k-k, l-lを接続し、その間に電流計を入れる、あるいはいわゆるV結線の共通線に電流計を入れるような配置）は、一般的に三相平衡回路において残りの一相（b相）の電流の大きさを測定するための接続である。
ベクトル的には となり、その大きさは各相の電流の大きさと等しい。
したがって、電流計の指示値は 2.50 A となる。
以上より、選択肢(2)が正解です。
