2022年度 下期 機械 問15(b)
図は、抵抗、インダクタンス、キャパシタンスで構成された RLC 回路である。次の(a)及び(b)の問に答えよ。

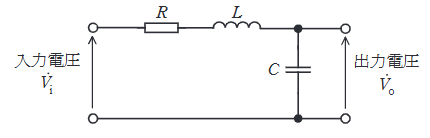

(図:入力電圧 V˙i に対して、RとLが直列に入り、出力側に並列にCが入っている回路。出力電圧はCの両端電圧 V˙o)
図において、R=1Ω, L=0.01H, C=100μF とした場合、(a)で求めた伝達関数を表すボード線図(ゲイン特性図)として、最も近いものを次の(1)~(5)のうちから一つ選べ。
出典:第三種電気主任技術者 2022年度 下期 機械 問15(b)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答:(4)
要点
正解は(4)。ωn=1/LC=1000rad/s で共振し、直流ゲイン0dB、ピーク約20dB、高域で減衰するボード線図を選びます。
詳細解説を読む
与えられた定数は R=1,L=0.01,C=10−4 です。
固有角周波数(共振周波数) ωn は、
ωn=LC1=0.01×10−41=10−61=1000rad/s
直流ゲイン(ω→0)は G(0)=1 なので 0dB です。
共振時のピークゲイン(Q値)を概算します。Q=R1CL=110.00010.01=10。
20log1010=20dB。
したがって、低域で0dB、ω=1000で約20dBのピークを持ち、高域で-40dB/decで減衰する特性となります。選択肢4がこの特徴(低域が0dB一定から立ち上がる)に合致します。
ボード線図では、左側の低周波域が0dB、中央付近が上側へ盛り上がり、右側の高周波域で下がる形を読む。
