問題文

（選択問題：問17又は問18のどちらかを選んで解答）

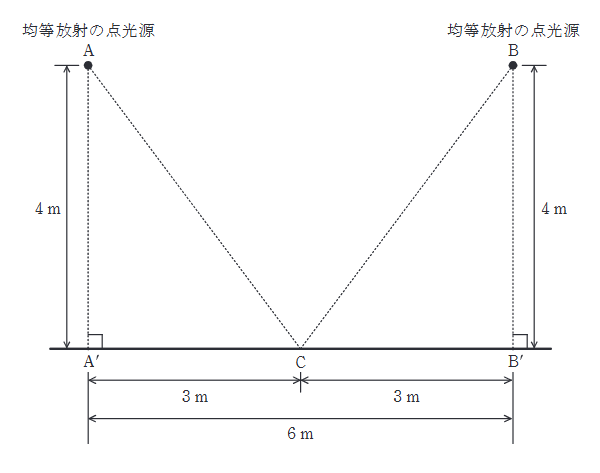

どの方向にも光度が等しい均等放射の点光源がある。この点光源の全光束は 15000 lm である。この点光源二つ（A及びB）を屋外で図のように配置した。地面から点光源までの高さはいずれも4mであり、AとBとの距離は6mである。次の(a)及び(b)の問に答えよ。ただし、考える空間には、A及びB以外に光源はなく、地面や周囲などからの反射光の影響もないものとする。

図において、点光源Aのみを点灯した。Aの直下の地面A'点における水平面照度の値 $[\text{lx}]$ として、最も近いものを次の(1)～(5)のうちから一つ選べ。

出典：第三種電気主任技術者 2023年度下期機械問17(a)

回答を選ぶ

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →

正答・解説を確認する

正答：(2)

要点

正解は(2)。照明の問題では、光度・照度・距離の関係を式に沿って整理することがポイントです。光度と距離から照度を求める基本関係を崩さずに使い、どの位置の値を問われているかを確認することが要点です。

詳細解説を読む

この問題では、光度と距離から照度を求める基本関係を崩さずに使い、どの位置の値を問われているかを確認することがポイントです。

全光束 $\Phi = 15000 \, \text{lm}$ 。均等放射点光源の光度 $I$ は、
$I = \dfrac{\Phi}{4\pi} = \dfrac{15000}{4\pi} \, [\text{cd}]$

点A'は光源Aの直下（入射角 $\theta = 0$ ）。距離 $h = 4 \, \text{m}$ 。
水平面照度 $E_{A'} = \dfrac{I}{h^2} = \dfrac{15000}{4\pi \times 4^2} = \dfrac{15000}{16 \times 4\pi} \approx \dfrac{15000}{201.06} \approx 74.6 \, [\text{lx}]$
最も近いのは 75。
