第三種電気主任技術者・2024年度 上期・理論

2024年度 上期 理論 問13

静電気・コンデンサ静電気静電容量

問題文

この問題の誤りを報告

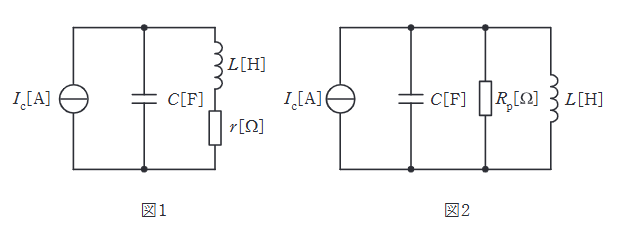

図1は、静電容量 CC [F] のコンデンサとコイルからなる共振回路の等価回路である。このようにコイルに内部抵抗 rr [Ω\Omega] が存在する場合は、インダクタンス LL [H] と抵抗 rr [Ω\Omega] の直列回路として表すことができる。この直列回路は、コイルの抵抗 rr [Ω\Omega] が、誘導性リアクタンス ωL\omega L [Ω\Omega] に比べて十分小さいものとすると、図2のように、等価抵抗 RpR_p [Ω\Omega] とインダクタンス LL [H] の並列回路に変換することができる。このときの等価抵抗 RpR_p [Ω\Omega] の値を表す式として、正しいのは次のうちどれか。
ただし、IcI_c [A] は電流源の電流を表す。

2024年度 上期 理論 問13の問題図1

出典：第三種電気主任技術者 2024年度 上期 理論 問13

回答を選ぶ

選択すると結果を表示

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →
正答・解説を確認する

正答：(3)

要点

正解は(3)。直列の r+jωLr+j\omega L を並列の Rp//jωLR_p // j\omega L に置き換える問題で、まず直列回路のアドミタンスを求めて実部を比べます。条件 r≪ωLr \ll \omega L を使うと並列抵抗の近似式がきれいに出ます。

詳細解説を読む

この問題では、直列回路のアドミタンスを展開して並列回路の実部と虚部に対応付けるのがポイントです。

直列回路（r+jωLr + j\omega L）のアドミタンス YsY_s は、
Ys=1r+jωL=r−jωLr2+(ωL)2=rr2+(ωL)2−jωLr2+(ωL)2 Y_s = \dfrac{1}{r + j\omega L} = \dfrac{r - j\omega L}{r^2 + (\omega L)^2} = \dfrac{r}{r^2 + (\omega L)^2} - j\dfrac{\omega L}{r^2 + (\omega L)^2}
並列回路（RpR_p // LL）のアドミタンス YpY_p は、
Yp=1Rp+1jωL=1Rp−j1ωL Y_p = \dfrac{1}{R_p} + \dfrac{1}{j\omega L} = \dfrac{1}{R_p} - j\dfrac{1}{\omega L}
実部どうしを等しいと置きます。また、r≪ωLr \ll \omega L より、分母の r2r^2 を無視すると、
1Rp=rr2+(ωL)2≈r(ωL)2 \dfrac{1}{R_p} = \dfrac{r}{r^2 + (\omega L)^2} \approx \dfrac{r}{(\omega L)^2}
よって、
Rp=(ωL)2r R_p = \dfrac{(\omega L)^2}{r}
となります。
