第三種電気主任技術者・2025年度 上期・理論

2025年度 上期 理論 問16(a)

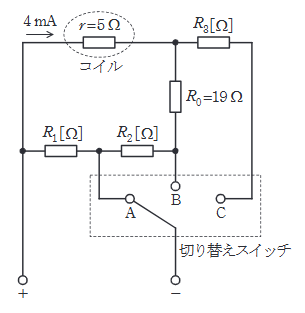

次に示す条件I~IIIを満たす永久磁石可動コイル形電流電圧計を製作したい。永久磁石可動コイル形電流電圧計内部の接続の一部が図に示すようであるとき、次の(a)及び(b)の問に答えよ。ただし、コイルは内部抵抗 r=5Ωr=5\Omega であり、最大 4mA4\text{mA} まで直流電流を流すことができるものとする。

条件I : 切り替えスイッチをAにしたときは、最大 1A1\text{A} の直流電流を測定できるものとする。
条件II: 切り替えスイッチをBにしたときは、最大 100mA100\text{mA} の直流電流を測定できるものとする。
条件III: 切り替えスイッチをCにしたときは、最大 1.2V1.2\text{V} の直流電圧を測定できるものとする。

抵抗 R1R_{1} の値 [Ω][\Omega] として、最も近いものを次の(1)~(5)のうちから一つ選べ。

2025年度 上期 理論 問16(a)の問題図1

出典:第三種電気主任技術者 2025年度 上期 理論 問16(a)

回答を選ぶ

選択すると結果を表示

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →
正答・解説を確認する

正答:(1)

要点

正解は(1)。レンジ切替後もコイルには最大 4mA しか流せないので、その条件から分流抵抗 R1, R2R_1,\ R_2 を決める問題です。100mAレンジと1Aレンジの条件を連立すると、R1=0.1ΩR_1=0.1\Omega になります。

詳細解説を読む

この問題では、各レンジで可動コイルに流れる電流を常に 4mA に保つ条件を回路図へ落とし込むことがポイントです。

コイルの内部抵抗は r=5Ωr = 5\Omega、最大電流は 4mA4\text{mA} であり、図より R0=19ΩR_0 = 19\Omega である。

スイッチを B にしたとき、コイル側の抵抗は r+R0=24Ωr + R_0 = 24\Omega で、フルスケール時の端子電圧は
VB=24×4×10−3=0.096V V_B = 24 \times 4 \times 10^{-3} = 0.096 \text{V}
となる。全電流が 100mA100\text{mA} なので、R1+R2R_1 + R_2 側には 96mA96\text{mA} 流れる。したがって、
R1+R2=0.0960.096=1Ω R_1 + R_2 = \frac{0.096}{0.096} = 1\Omega
である。

次にスイッチを A にしたとき、コイル側の抵抗は r+R0+R2=24+R2r + R_0 + R_2 = 24 + R_2 となる。フルスケールでコイル電流は 4mA4\text{mA}、R1R_1 側の電流は 1−0.004=0.996A1 - 0.004 = 0.996\text{A} なので、
0.996R1=0.004(24+R2) 0.996 R_1 = 0.004(24 + R_2)
249R1=24+R2 249R_1 = 24 + R_2
ここで R1+R2=1R_1 + R_2 = 1 を用いると、
249R1=24+(1−R1) 249R_1 = 24 + (1 - R_1)
250R1=25 250R_1 = 25
R1=0.1Ω R_1 = 0.1\Omega
よって、(a) の正解は (1) である。
