2011年度 理論 問17(a)

電力計について、次の(a)及び(b)の問に答えよ。

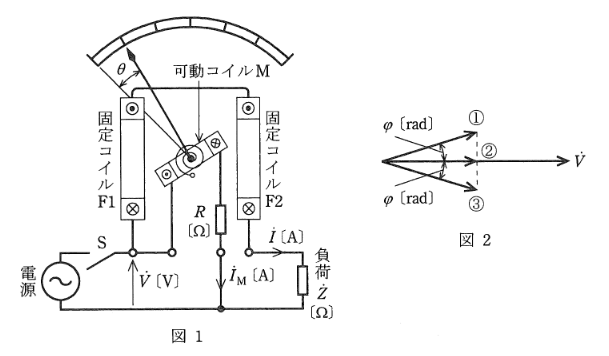

次の文章は，電力計の原理に関する記述である。図1に示す電力計は，固定コイル $F_1$ ， $F_2$ に流れる負荷電流 $\dot{I}$ [A] による磁界の強さと，可動コイル $M$ に流れる電流 $\dot{I}_M$ [A] の積に比例したトルクが可動コイルに生じる。したがって，指針の触れ角 $\theta$ は （ア） に比例する。このような形の計器は，一般に （イ） 計器といわれ， （ウ） の測定に使用される。負荷 $\dot{Z}$ [$\Omega$] が誘導性の場合，電圧 $\dot{V}$ [V] のベクトルを基準に負荷電流 $\dot{I}$ [A] のベクトルを描くと，図2に示すベクトル①，②，③のうち （エ） のように表される。ただし， $\varphi$ [rad] は位相角である。上記の記述中の空白箇所(ア)，(イ)，(ウ)及び(エ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。
