第三種電気主任技術者・2009年度・理論

2009年度理論問16(b)

交流回路・三相回路三相回路平衡負荷

問題文

この問題の誤りを報告

平衡三相回路について、次の(a)及び(b)に答えよ。

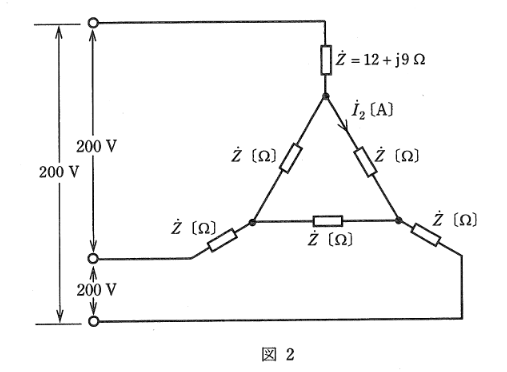

次に、図1を図2のように、抵抗 $R$ [Ω] をインピーダンス $\dot{Z}=12+j9$ [Ω] の負荷に置き換え、線間電圧 $E=200$ [V] とした。このとき、図2に示す電流 $\dot{I}_{2}$ [A] の大きさの値として、最も近いのは次のうちどれか。
（注：図1はΔ結線、図2はY結線である）

2009年度理論問16(b)の問題図1

出典：第三種電気主任技術者 2009年度理論問16(b)

回答を選ぶ

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →

正答・解説を確認する

正答：(2)

要点

正解は(2)。抵抗 $R$ をすべてインピーダンス $\dot{Z} = 12 + j9 \ [\Omega]$ に置き換える。インピーダンスの大きさは $|\dot{Z}| = \sqrt{12^2 + 9^2} = 15 \ [\Omega]$ である。

詳細解説を読む

抵抗 $R$ をすべてインピーダンス $\dot{Z} = 12 + j9 \ [\Omega]$ に置き換える。
インピーダンスの大きさは $|\dot{Z}| = \sqrt{12^2 + 9^2} = 15 \ [\Omega]$ である。
