エミッタホロワ回路について、次の(a)及び(b)の問に答えよ。

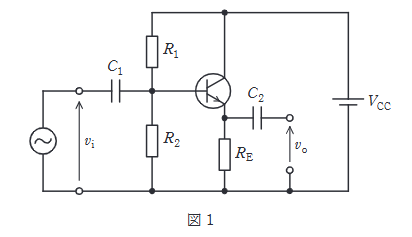

図1の回路で $V_{CC}=9\text{V}$ , $R_{1}=3\text{k}\Omega$ , $R_{2}=6\text{k}\Omega$ とする。動作点におけるエミッタ電流を $2\text{mA}$ としたい。抵抗 $R_{E}$ の値 $[\text{k}\Omega]$ として、最も近いものを次の(1)～(5)のうちから一つ選べ。ただし、動作点において、ベース電流は $R_{2}$ を流れる直流電流より十分小さく無視できるものとし、ベースーエミッタ間電圧は $0.7\text{V}$ とする。

出典：第三種電気主任技術者 2025年度上期理論問18(a)

回答を選ぶ

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →

正答・解説を確認する

正答：(3)

要点

正解は(3)。ベース電流を無視できるので、まず分圧からベース電位 6.0V を出し、そこから $V_E=5.3$ V として $R_E=V_E/I_E$ を求める問題です。計算すると $R_E\approx2.65\text{k}\Omega$ なので、最も近いのは 2.7k $\Omega$ です。

詳細解説を読む

この問題では、分圧回路でベース電位を求めてから、ベース-エミッタ間電圧を引いて $R_E$ を出す流れがポイントです。ベース電流を無視できるという条件があるので、分圧比をそのままベース電位に使える点が計算を楽にしています。

ベース電流は無視できるので、ベース電位は分圧回路 $R_1, R_2$ だけで決まる。
$V_B = 9\times \frac{R_2}{R_1+R_2} = 9\times \frac{6}{3+6} = 6.0\text{V}$
ベース-エミッタ間電圧が $0.7\text{V}$ だから、
$V_E = V_B - 0.7 = 5.3\text{V}$
エミッタ電流を $2\text{mA}$ としたいので、
$R_E = \frac{V_E}{I_E} = \frac{5.3}{2\times 10^{-3}} = 2.65\text{k}\Omega$
最も近いのは (3) の $2.7\text{k}\Omega$ である。
