問題文

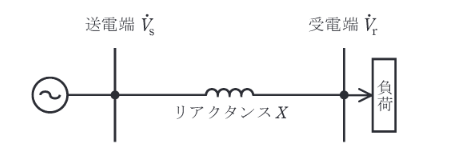

図のように、抵抗を無視できる一回線短距離送電線路のリアクタンスと送電電力について、次の(a)及び(b)の問に答えよ。ただし、一相分のリアクタンス $X=11 \ \Omega$ 、受電端電圧 $V_r$ は 66kV で常に一定とする。

送電電圧 $V_s$ を66kV、相差角(送電端電圧 $\dot{V}_{s}$ と受電端電圧 $\dot{V}_{r}$ の位相差) $\delta$ を30°としたとき、送電電力 $P_{s}$ の値 [MW]として、最も近いものを次の(1)～(5)のうちから一つ選べ。

出典：第三種電気主任技術者 2018年度電力問17(b)

回答を選ぶ

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →

正答・解説を確認する

正答：(3)

要点

正解は(3)。送電電力 $P_s$ （三相）は、は $P_s = 396 \times 10^6 \times 0.5 = 198 \times 10^6 \ [W] = 198 \ [MW]$ です。

詳細解説を読む

送電電力 $P_s$ （三相）は、
$P_s = \dfrac{V_s V_r}{X} \sin \delta$
$P_s = \dfrac{66 \times 10^3 \times 66 \times 10^3}{11} \sin 30^\circ$
$P_s = \dfrac{4356 \times 10^6}{11} \times 0.5$
$P_s = 396 \times 10^6 \times 0.5 = 198 \times 10^6 \ [W] = 198 \ [MW]$
よって、198 MW です。
