第三種電気主任技術者・2019年度・理論

2019年度 理論 問16(b)

静電気・コンデンサ静電気静電容量三相回路

問題文

この問題の誤りを報告

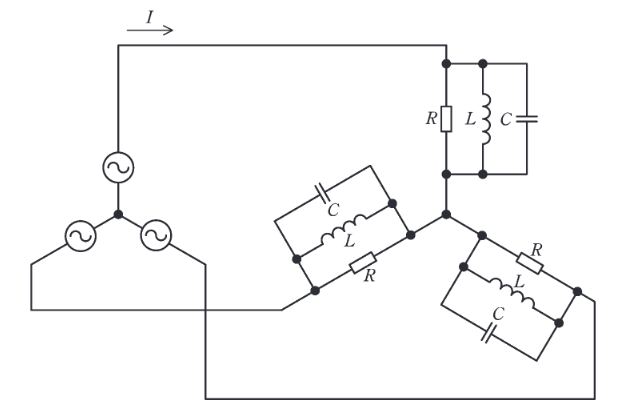

図のように線間電圧 200V、周波数50Hzの対称三相交流電源にRLC負荷が接続されている。R=10ΩR=10 \Omega、電源角周波数を ω\omega [rad/s] として、 ωL=10Ω\omega L=10 \Omega、1ωC=20Ω\dfrac{1}{\omega C}=20 \Omega である。次の(a)及び(b)の問に答えよ。

三相負荷の有効電力の値 [kW]

2019年度 理論 問16(b)の問題図1

出典：第三種電気主任技術者 2019年度 理論 問16(b)

回答を選ぶ

選択すると結果を表示

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →
正答・解説を確認する

正答：(4)

要点

正解は(4)。三相負荷の有効電力は 4.04.0 kW です。

有効電力 PP は抵抗成分でのみ消費される。
P=3×Vp2×G=3×(2003)2×0.1 P = 3 \times V_p^2 \times G = 3 \times \left( \dfrac{200}{\sqrt{3}} \right)^2 \times 0.1
P=3×400003×0.1=40000×0.1=4000 [W]=4.0 [kW] P = 3 \times \dfrac{40000}{3} \times 0.1 = 40000 \times 0.1 = 4000 \text{ [W]} = 4.0 \text{ [kW]}

特にコンデンサの問題では、接続前後で一定なのが電圧なのか電荷なのかを最初に決めることが重要です。合成容量を求めたあとに保存量との関係を確認すると、式の選び違いを防げます。

選択肢の値が近いときほど、途中で求めた共通電圧や全電荷が何を意味しているかを見直すと、最後の取り違えを減らせます。

詳細解説を読む

有効電力 PP は抵抗成分でのみ消費される。
P=3×Vp2×G=3×(2003)2×0.1 P = 3 \times V_p^2 \times G = 3 \times \left( \dfrac{200}{\sqrt{3}} \right)^2 \times 0.1
P=3×400003×0.1=40000×0.1=4000 [W]=4.0 [kW] P = 3 \times \dfrac{40000}{3} \times 0.1 = 40000 \times 0.1 = 4000 \text{ [W]} = 4.0 \text{ [kW]}

特にコンデンサの問題では、接続前後で一定なのが電圧なのか電荷なのかを最初に決めることが重要です。合成容量を求めたあとに保存量との関係を確認すると、式の選び違いを防げます。

選択肢の値が近いときほど、途中で求めた共通電圧や全電荷が何を意味しているかを見直すと、最後の取り違えを減らせます。
