問題文

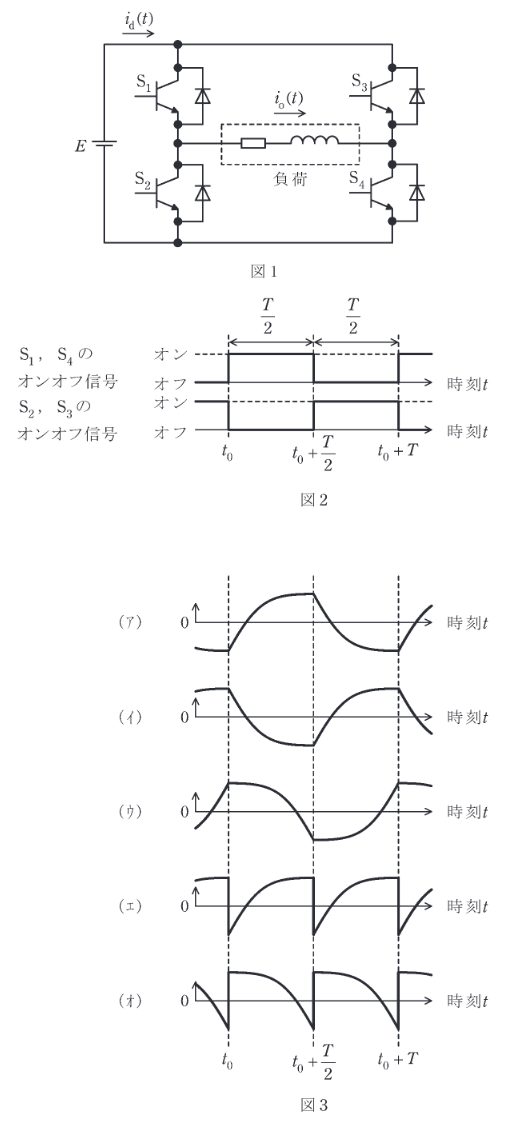

図1は、直流電圧源から単相インバータで誘導性負荷に交流を給電する基本回路を示す。負荷電流 $i_o(t)$ と直流側電流 $i_d(t)$ は図示する矢印の向きを正の方向として、次の(a)及び(b)の問に答えよ。

各パワートランジスタが出力交流電圧の1周期Tに1回オンオフする運転を行っている際のある時 $t_0$ から1周期の波形を図2に示す。直流電圧が $E$ [V]のとき、交流側の方形波出力電圧の実効値として、最も近いものを次の(1)〜(5)のうちから一つ選べ。

出典：第三種電気主任技術者 2020年度機械問16(a)

回答を選ぶ

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →

正答・解説を確認する

正答：(4)

要点

正解は(4)。出力電圧が +E と -E の対称な方形波なら、二乗平均の値は常に E² です。したがって実効値は E になります。

詳細解説を読む

正解は(4)です。
出力は $\pm E$ の対称な方形波なので、実効値は
$E_{\mathrm{rms}}=\sqrt{\dfrac{1}{T}\int_{0}^{T} v^{2}(t)\,dt}=E$
となり(4)。
出力電圧が +E と -E の対称な方形波なら、二乗平均の値は常に E² です。したがって実効値は E になります。
以上より、選択肢(4)が正解です。
