2010年度 理論 問16(b)

交流回路・三相回路三相回路

問題文

この問題の誤りを報告

電力量計について、次の(a)及び(b)に答えよ。

上記(a)の原理の電力量計の使用の可否を検討するために、電力量計の計量の誤差率を求める実験を行った。実験では、3 [kW] の電力を消費している抵抗負荷の交流回路に、この電力量計を接続した。このとき、電力量計はこの抵抗負荷の消費電力量を計量しているので、計器の回転円板の回転数を測定することから計量の誤差率を計算できる。
電力量計の回転円板の回転数を測定したところ、回転数は1分間に61であった。この場合、電力量計の計量の誤差率 [%] の大きさの値として、最も近いのは次のうちどれか。
ただし、電力量計の計器定数 (1 [kW h] 当たりの回転円板の回転数) は、1200 [rev/kW h] であり、回転円板の回転数と計量装置の計量値の関係は正しいものとし、電力損失は無視できるものとする。

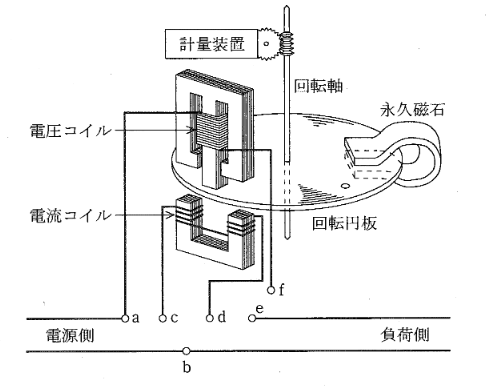

2010年度 理論 問16(b)の問題図1

出典：第三種電気主任技術者 2010年度 理論 問16(b)

回答を選ぶ

選択すると結果を表示

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →
正答・解説を確認する

正答：(4)

要点

正解は(4)。1分間の真の電力量は Wtrue=3×160=0.05 [kWh]W_{true} = 3 \times \dfrac{1}{60} = 0.05 \, [\text{kWh}]、基準回転数は Ntrue=1200×0.05=60 [rev]N_{true} = 1200 \times 0.05 = 60 \, [\text{rev}] である。実測は 61 rev なので、誤差率は 61−6060×100≈1.67 [%]\dfrac{61-60}{60} \times 100 \approx 1.67 \, [\%] となり、最も近いのは 1.7% である。

詳細解説を読む

正解は(4)です。
誤差率の計算
・真の電力量（1分間）: Wtrue=3[kW]×160[h]=0.05[kWh]W_{true} = 3 [\text{kW}] \times \dfrac{1}{60} [\text{h}] = 0.05 [\text{kWh}]
・基準となる回転数（真値）: Ntrue=1200[rev/kWh]×0.05[kWh]=60[rev]N_{true} = 1200 [\text{rev/kWh}] \times 0.05 [\text{kWh}] = 60 [\text{rev}]
・測定された回転数: Nmeas=61[rev]N_{meas} = 61 [\text{rev}]
・誤差率 ε=Nmeas−NtrueNtrue×100=61−6060×100=10060≈1.67\varepsilon = \dfrac{N_{meas} - N_{true}}{N_{true}} \times 100 = \dfrac{61 - 60}{60} \times 100 = \dfrac{100}{60} \approx 1.67 [%]
・最も近い値は 1.7 です。
以上より、選択肢(4)が正解です。
