第三種電気主任技術者・2013年度・理論
2013年度 理論 問16(a)

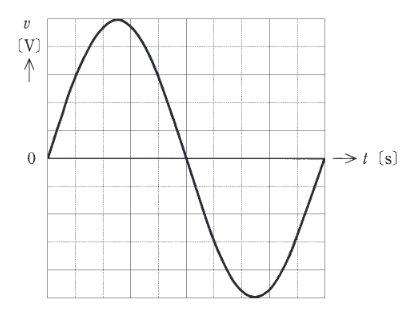

振幅 Vm [V] の交流電源の電圧 v=Vmsinωt [V] をオシロスコープで計測したところ、画面上に図のような正弦波形が観測された。次の(a)及び(b)の問に答えよ。
ただし、オシロスコープの垂直感度は 5 [V]/div, 掃引時間は 2 [ms]/div とし、測定に用いたプローブの減衰比は1対1とする。
この交流電源の電圧の周期 [ms], 周波数 [Hz], 実効値 [V] の値の組合せとして、最も近いものを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2013年度 理論 問16(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(3)
要点
正解は(3)。波形の読み取り ・ 周期: 図より、1サイクルの波形は横軸方向に10目盛り分（原点から右端まで）あるように読み取れます。周期 T=10 div×2 ms/div=20 [ms]。
詳細解説を読む
正解は(3)です。
波形の読み取り
・周期: 図より、1サイクルの波形は横軸方向に10目盛り分（原点から右端まで）あるように読み取れます。
周期 T=10 div×2 ms/div=20 [ms]。
・周波数: f=1/T=1/(20×10−3)=50 [Hz]。
・実効値: 波形の最大値（振幅）は、中心から上へ5目盛り分と読み取れます。
最大値 Vm=5 div×5 V/div=25 [V]。
実効値 V=Vm/2=25/1.414≈17.7 [V]。
よって、(3)が正解です。
