第三種電気主任技術者・2020年度・理論

2020年度理論問15(a)

問題文

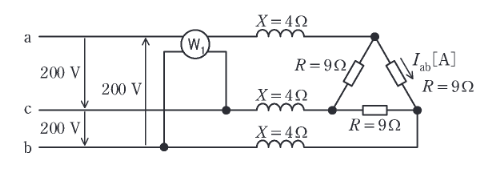

図のように、線間電圧(実効値) 200Vの対称三相交流電源に、1台の単相電力計 $W_1$ , $X=4\Omega$ の誘導性リアクタンス3個, $R=9\Omega$ の抵抗3個を接続した回路がある。単相電力計 $W_1$ の電流コイルはa相に接続し、電圧コイルはb-c相間に接続され、指示は正の値を示していた。この回路について、次の(a)及び(b)の問に答えよ。
ただし、対称三相交流電源の相順は、a, b, cとし、単相電力計 $W_1$ の損失は無視できるものとする。

$R=9\Omega$ の抵抗に流れる電流 $I_{ab}$ の実効値[A]として、最も近いものを次の(1)～(5)のうちから一つ選べ。

出典：第三種電気主任技術者 2020年度理論問15(a)

回答を選ぶ

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →

正答・解説を確認する

正答：(2)

要点

正解は(2)。Δ負荷9ΩをY換算して3Ωとし、線路リアクタンス j4Ω と直列に見ます。1相のインピーダンスは5Ω、線電流は40/√3A、Δ相電流 I_ab はその1/√3で約13.3Aです。

詳細解説を読む

負荷は $R=9\Omega$ のΔ結線であるが、線路に $X=4\Omega$ が入っている。
計算のため、Δ負荷をY負荷に変換する。 $R_Y = R_\Delta / 3 = 9/3 = 3 \, \Omega$ 。
1相分の等価回路は、電源（相電圧 $200/\sqrt{3}$ V）に対し、線路リアクタンス $j4$ と負荷抵抗 $3$ が直列になる。
1相のインピーダンス $Z = \sqrt{3^2 + 4^2} = 5 \, \Omega$ 。
線電流 $I_a$ （線路電流）は、
$I_a = \dfrac{200/\sqrt{3}}{5} = \dfrac{40}{\sqrt{3}} \approx 23.1 \text{ [A]}$
求める $I_{ab}$ はΔ結線負荷の相電流である。線電流との関係は $I_{ab} = I_a / \sqrt{3}$ となるため、
$I_{ab} = \dfrac{40/\sqrt{3}}{\sqrt{3}} = \dfrac{40}{3} \approx 13.3 \text{ [A]}$
